整体架构

OceanBase 集群默认是 n-n-n 的三副本架构，代表三个可用区（Zone），每个 Zone 内都有 n 个节点。

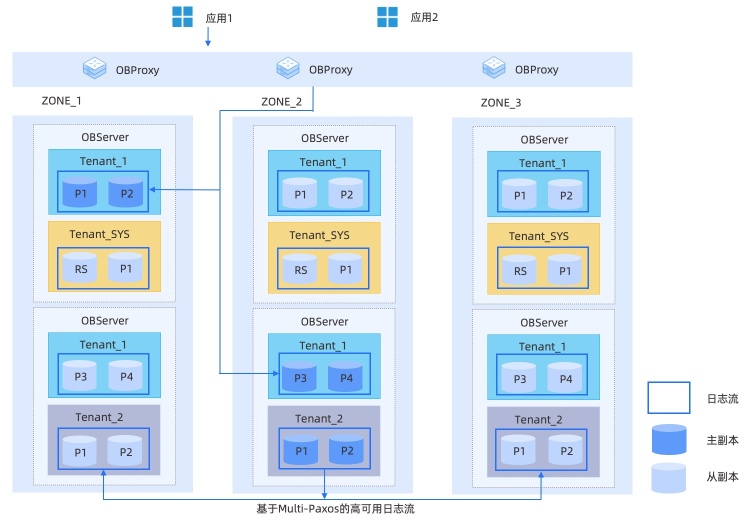

如下图所示是 2-2-2 的集群架构图，每个 Zone 内有两个节点，默认数据分片是三副本。应用访问默认通过 OBProxy 进行连接，OBProxy 会解析 SQL 内容，自动将请求下发到对应的 OBServer 并返回结果。

名词定义

副本

指的是实际的分片数据，单分片最大的副本数量不会超过 Zone 的数量。

Locality

用来描述一个表的副本类型以及分布位置的方式。

Resource Pool

资源池，每个 Unit 都归属于一个资源池，每个资源池由若干个 Unit 组成，资源池是资源分配的基本单位，同一个资源池内的各个 Unit 具有相同的资源规格，即该资源池内 Unit 的物理资源大小都相同。您可参考 创建资源池 一文创建资源池。

Server

通常代表 OBServer，OceanBase 的数据库服务，每个 Zone 内有 1~n 个 Server。

Tablet

数据分片，存储层以一张表或者一个分区为粒度提供数据存储与访问，每个分区对应一个用于存储数据的 Tablet，用户定义的非分区表也会对应一个 Tablet，每个分片的副本数量由 Locality 定义。

Tenant

租户，类似于传统数据库的数据库实例，租户通过资源池与资源关联，从而独占一定的资源配额，可以动态调整资源配额。在租户下可以创建 Database、表、用户等数据库对象。部署 OceanBase 数据库时默认创建 sys 租户，sys 租户仅做集群管理使用，业务使用或者压测建议创建自己的业务租户。

创建租户时必须先创建 Unit 和 Resource Pool，或者使用已有的 Unit 和 Resource Pool，您可参考 创建用户租户 一文创建用户租户。

Unit

资源单元，OceanBase 数据库按照 Unit 来管理物理资源，是 CPU、内存、存储空间、IOPS 等物理资源的集合。您可参考 创建资源单元 一文创建资源单元。

Zone

集群的可用区，不同的可用区可以在同一机房，也可以在不同机房；每个 Zone 内的服务器也同样，可以在同一机房也可以不同机房，建议每个 Zone 内的服务器都部署在同一机房，并且建议 Zone 之间的网络延迟不要太高。
